PORTRAIT TECHNIQUE:

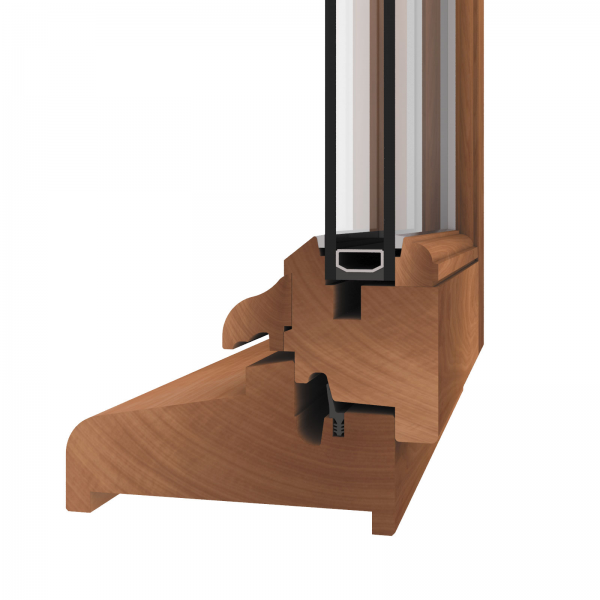

DORMANT
Dormant de 54 mm d'épaisseur
Profil pente 10°
OUVRANT & PARCLOSE
Ouvrant de 55 ou 59 mm
Profil standard: pente 38°extérieur et parclose ¼ de Rond intérieur
APPUI & SEUIL
Arrondi rayon de 15 mm
SUPPORTS
Béton armé
Béton cellulaire
Parpaing Béton> 1600 kg/m³
Cloison 70/48 120/70
QUINCAILLERIE
Fiches à billes de 82 mm
Paumelles coudées 140 mm
Crémone encastrée
Caches carré
JET D'EAU
A doucine
MISE EN ŒUVRE
Rainure à brique
Feuillure intérieure
Tapée d'isolation (TI) ou tapée volet roulant (TVR)
Tapée persiennes (TPS)
Tapée persiennes + Tapée d'isolation (TPTI)
DEGRÉ FEU & REMPLISSAGE
Panneau sandwich CP + Stucal + CP
PARE-FLAMME 30 minutes:
Vitrage pyrobelite, 7,9EG, 10 ou 12
COUPE-FEU 30 minutes:
Vitrage pyrobel 16
PERFORMANCES
Classement AEV
A*4 E*7B V*A2
Isolation thermique
Coef Uw= 1.5/m2.K°
Affaiblissement acoustique
Essai non réalisé
ESTHETIQUE

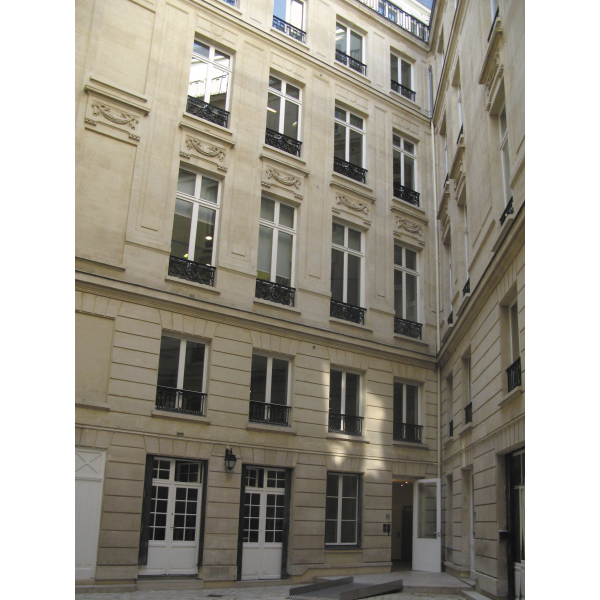

Adaptée aux Bâtiments de France
SÉCURITÉ
PV coupe-feu EI30
PV pare-flammes E30/EW30
